2.11.2. Система снижения токсичности

Рис. 2.335. Система снижения токсичности автомобиля с двигателем Z6: 1 – положительная вентиляция картера (PCV) клапан; 2 – клапан рециркуляции отработавших газов; 3 – электромагнитный клапан продувки

Система снижения токсичности автомобиля с двигателем Z6 показана на рис. 2.335.

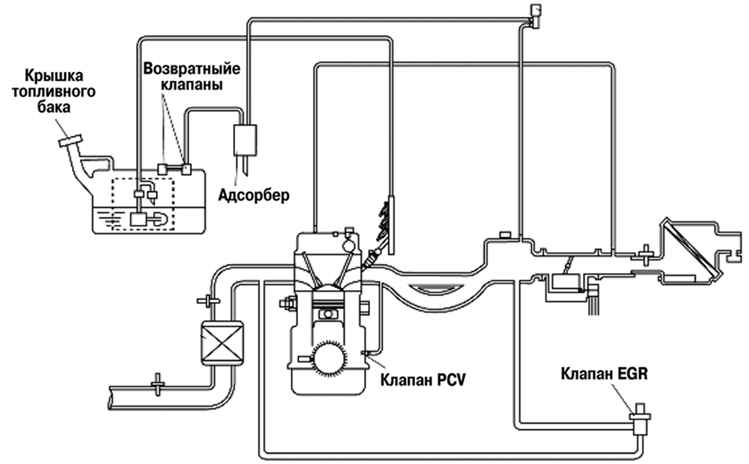

Рис. 2.336. Схема работы системы снижения токсичности автомобиля с двигателем Z6

Схема работы системы снижения токсичности автомобиля с двигателем Z6 см рис. 2.336.
