4.2.8.2. Установка

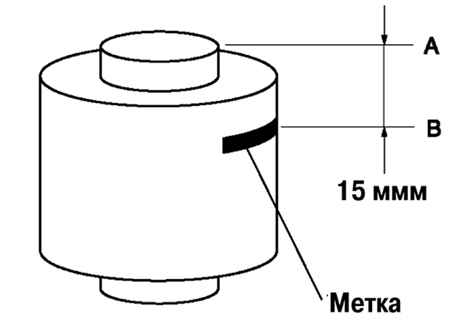

Рис. 4.35
. Маркировка новой втулки
Промаркируйте новую втулку, как показано на рисунке
4.35
.

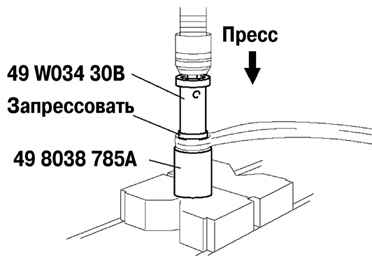

Рис. 4.36
. Запрессовка новой втулки верхнего рычага
Запрессуйте втулку по маркировке, используя специальные приспособления (
рис. 4.36
).
Рис. 4.37
. Проверка высоты запрессованной втулки
Проверьте, чтобы расстояние A-B составляло 14,0 мм-16,0мм (
рис. 4.37
).
Установку остальных компонентов осуществляйте в порядке, обратном снятию.
«
